Tabelas

TRILHO LEVE

Perfil Americano


Trilho Leve Americano
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
ASCE 25 69,9 69,9 38,1 7,5 12,4
ASCE 30 79,4 79,4 42,9 8,3 14,9
ASCE 40 88,9 88,9 47,6 9,9 19,8
ASCE 60 107,9 107,9 60,3 12,3 29,8
Trilho Leve Americano
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
ASCE 25 69,9 69,9 38,1 7,5 12,4
ASCE 30 79,4 79,4 42,9 8,3 14,9
ASCE 40 88,9 88,9 47,6 9,9 19,8
ASCE 60 107,9 107,9 60,3 12,3 29,8
TRILHO LEVE

Perfil Europeu


Trilho Leve Europeu
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
S 7 65,0 50,0 25,0 5,0 6,8
S 10 70,0 58,0 32,0 6,0 10,0
S 12 80,0 65,0 34,0 7,0 12,0
S 14 80,0 70,0 38,0 9,0 14,0
S 18 93,0 82,0 43,0 10,0 18,3
S 20 100,0 82,0 44,0 10,0 19,8
S 24 115,0 90,0 53,0 10,0 24,0
S 30 108,0 108,0 60,3 12,3 30,0
Trilho Leve Europeu
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
S 7 65,0 50,0 25,0 5,0 6,8
S 10 70,0 58,0 32,0 6,0 10,0
S 12 80,0 65,0 34,0 7,0 12,0
S 14 80,0 70,0 38,0 9,0 14,0
S 18 93,0 82,0 43,0 10,0 18,3
S 20 100,0 82,0 44,0 10,0 19,8
S 24 115,0 90,0 53,0 10,0 24,0
S 30 108,0 108,0 60,3 12,3 30,0
TRILHO FERROVIÁRIO

Perfil Americano


Trilho Ferroviario Americano
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
TR 25 (ASCE 5040) 98,4 98,4 54,0 11,1 24,65
TR 32 (ASCE 6540) 112,7 112,7 61,1 12,7 32,05
TR 37 (ASCE 7540) 122,2 122,2 62,7 13,5 37,11
TR 40 (ASCE 80) 127,0 127,0 63,5 13,9 39,68
TR 45 (90 ARA-A) 142,9 130,2 65,1 14,3 44,64
TR 50 (100 RE) 152,4 136,5 68,2 14,3 50,35
TR 57 (115 RE) 168,3 139,7 69,0 15,9 56,90
TR 68 (136 RE) 185,7 152,4 74,6 17,4 67,56
Trilho Ferroviario Americano
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
TR 25 98,4 98,4 54,0 11,1 24,65
TR 32 112,7 112,7 61,1 12,7 32,05
TR 37 122,2 122,2 62,7 13,5 37,11
TR 40 127,0 127,0 63,5 13,9 39,68
TR 45 142,9 130,2 65,1 14,3 44,64
TR 50 152,4 136,5 68,2 14,3 50,35
TR 57 168,3 139,7 69,0 15,9 56,90
TR 68 185,7 152,4 74,6 17,4 67,56
TRILHO FERROVIÁRIO

Perfil Europeu


Trilho Ferroviario Europeu
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
UIC 54
159,0
140,0
70,0
16,0
56,4
UIC 60
172,0
150,0
72,0
16,5
58,9
Trilho Ferroviario Europeu
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
UIC 54
159,0
140,0
70,0
16,0
56,4
UIC 60
172,0
150,0
72,0
16,5
58,9

Trilho Ferroviario Europeu Contratrilho
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
UIC 33 U69
(contratrilho)
93,0
40,0
80,0
20,0
32,9
Trilho Ferroviario Europeu Contratrilho
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
UIC 33 U69
(contratrilho)
93,0
40,0
80,0
20,0
32,9
TRILHO ESPECIAL

Perfil Europeu


Trilho Especial Europeu
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
A 45 55,0 125,0 45,0 24,0 22,1
A 55 65,0 150,0 55,0 31,0 31,8
A 65 75,0 175,0 65,0 38,0 43,1
A 75 85,0 200,0 75,0 45,0 56,2
A 100 95,0 200,0 100,0 60,0 74,3
A 120 105,0 220,0 120,0 72,0 100,0
A 150 150,0 220,0 150,0 80,0 150,0
Trilho Especial Europeu
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
A 45 55,0 125,0 45,0 24,0 22,1
A 55 65,0 150,0 55,0 31,0 31,8
A 65 75,0 175,0 65,0 38,0 43,1
A 75 85,0 200,0 75,0 45,0 56,2
A 100 95,0 200,0 100,0 60,0 74,3
A 120 105,0 220,0 120,0 72,0 100,0
A 150 150,0 220,0 150,0 80,0 150,0
TRILHO ESPECIAL

Perfil Americano


Trilho Especial Americano
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C1
(mm) 		C2
(mm) 		D
(mm) 		PESO
(kg/m)
CR 104 127,0 127,0 63,5 63,5 25,4 51,6
CR 105 131,8 131,8 65,1 65,1 23,8 52,1
CR 135 146,1 131,8 87,3 76,2 31,8 67,0
CR 171 152,4 152,4 109,2 101,6 31,8 84,8
CR 175 152,4 152,4 108,0 102,4 38,1 86,8
Trilho Especial Americano
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C1
(mm) 		C2
(mm) 		D
(mm) 		PESO
(kg/m)
CR 104 127,0 127,0 63,5 63,5 25,4 51,6
CR 105 131,8 131,8 65,1 65,1 23,8 52,1
CR 135 146,1 131,8 87,3 76,2 31,8 67,0
CR 171 152,4 152,4 109,2 101,6 31,8 84,8
CR 175 152,4 152,4 108,0 102,4 38,1 86,8
TRILHO ESPECIAL

Perfil Especial


Trilho Especial
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
MRS 73 157,0 146,0 70,0 32,0 73,6
MRS 77/5A 100,0 200,0 100,0 60,0 77,0
MRS 86 102,0 165,0 102,0 80,3 85,5
MRS 87/A 152,4 152,4 101,6 34,9 86,8
MRS 125 180,0 180,0 120,0 40,0 125,0
MRS 221 160,0 220,0 220,0 145,0 221,4
CR 73 135,0 140,0 100,0 32,0 73,3
CR 100 150,0 155,0 120,0 39,0 100,2
Trilho Especial
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		PESO
(kg/m)
MRS 73 157,0 146,0 70,0 32,0 73,6
MRS 77/5A 100,0 200,0 100,0 60,0 77,0
MRS 86 102,0 165,0 102,0 80,3 85,5
MRS 87/A 152,4 152,4 101,6 34,9 86,8
MRS 125 180,0 180,0 120,0 40,0 125,0
MRS 221 160,0 220,0 220,0 145,0 221,4
CR 73 135,0 140,0 100,0 32,0 73,3
CR 100 150,0 155,0 120,0 39,0 100,2
TRILHO ESPECIAL

Perfil de Garganta


Trilho Especial Garganta
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		E
(mm) 		PESO
(kg/m)
Ph 37 182,0 150,0 127,0 11,0 60,5 56,4
Ri 59 180,0 180,0 113,0 12,0 42,0 58,9
Ri 60 180,0 180,0 113,0 12,0 36,0 60,8
Ri 60N 180,0 180,0 113,0 12,0 36,0 59,7
Trilho Especial Garganta
MODELO
TRILHO 		A
(mm) 		B
(mm) 		C
(mm) 		D
(mm) 		E
(mm) 		PESO
(kg/m)
Ph 37 182,0 150,0 127,0 11,0 60,5 56,4
Ri 59 180,0 180,0 113,0 12,0 42,0 58,9
Ri 60 180,0 180,0 113,0 12,0 36,0 60,8
Ri 60N 180,0 180,0 113,0 12,0 36,0 59,7
ACESSÓRIOS

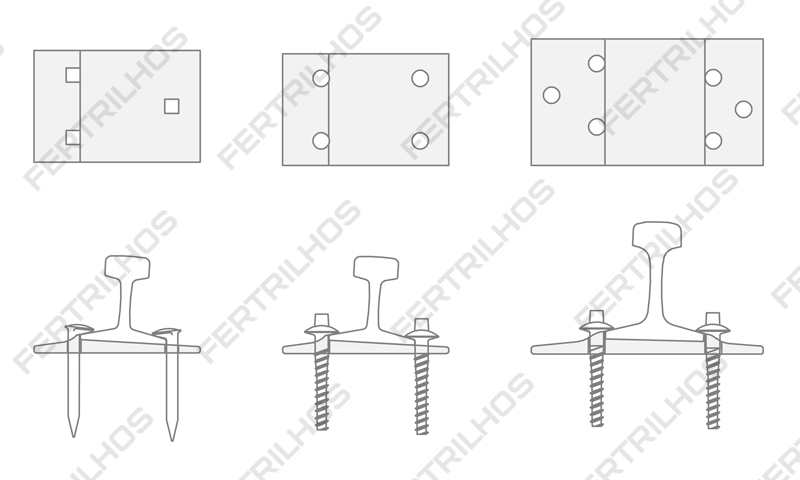

Placa de Apoio (Ferrovia)


FIXAÇÃO
RÍGIDA
MODELO
PLACA
PA 37 Placa de Apoio
PA 45
PA 50
PA 57
PA 60
PA 68
FIXAÇÃO RÍGIDA
Placa de Apoio
PARA TRILHO: TR 37, TR 45, TR 50, TR 57, UIC 60, TR 68

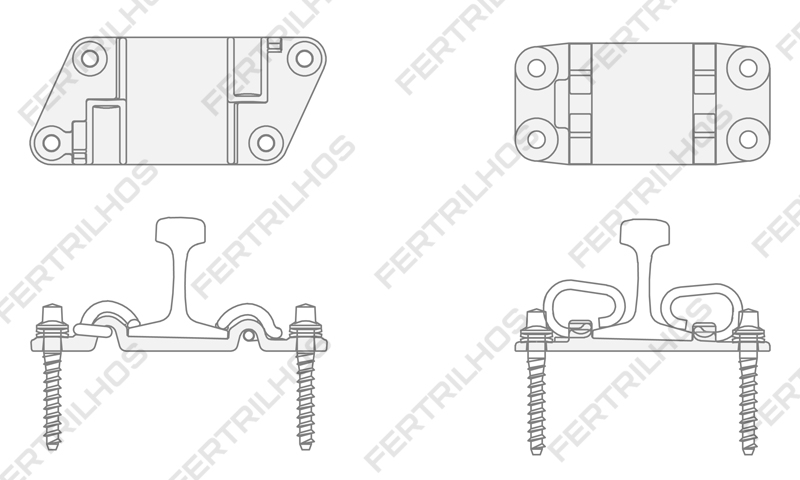

FIXAÇÃO
ELÁSTICA
MODELO
PLACA
PA 37 Placa de Apoio
PA 45
PA 50
PA 57
PA 60
PA 68
FIXAÇÃO ELÁSTICA
Placa de Apoio
PARA TRILHO: TR 37, TR 45, TR 50, TR 57, UIC 60, TR 68


ACESSÓRIOS

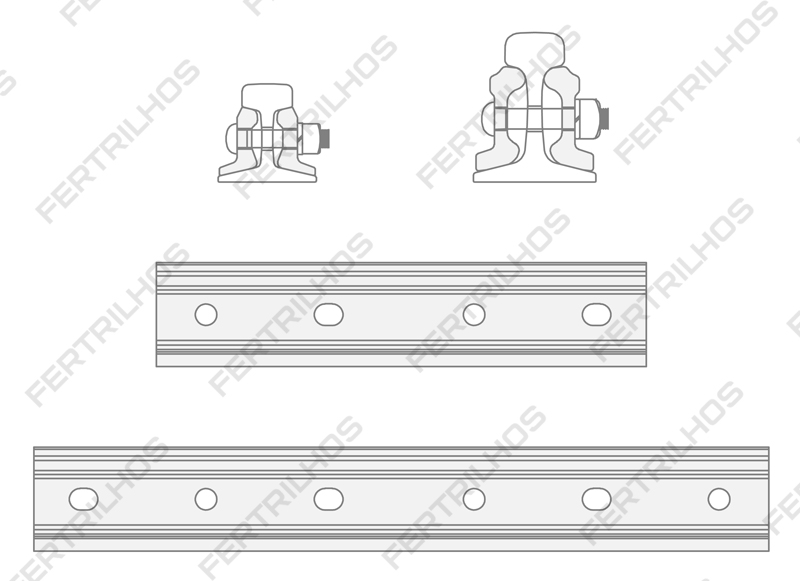

Tala de Junção


TALA
ANGULAR
MODELO
TALA
TJ 32 Tala de Junção
TJ 37
TJ 45
TJ 50
TJ 57
TJ 60
TJ 68
TALA ANGULAR
Tala de Junção
PARA TRILHO: TR 32, TR 37, TR 45, TR 50, TR 57, UIC 60, TR 68

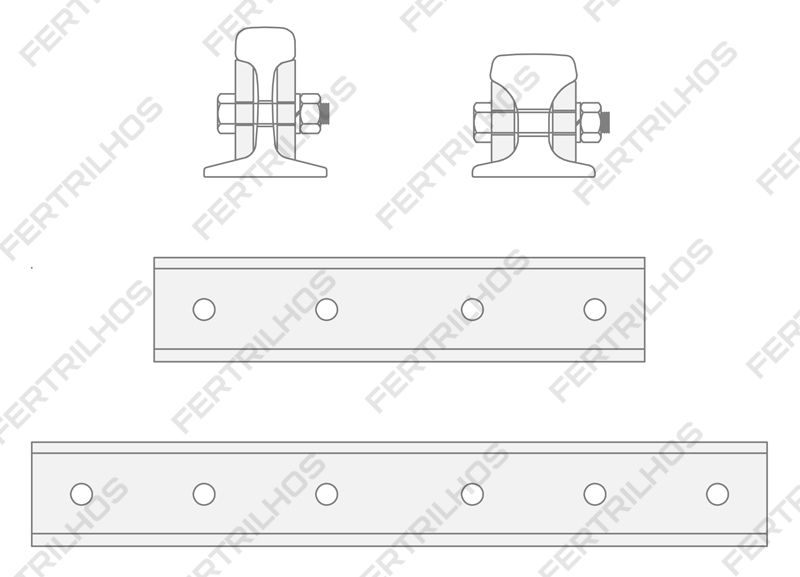

TALA
LISA
MODELO
TALA
Diversos modelos conforme necessidade
 Tala de Junção
TALA LISA
Tala de Junção
PARA TRILHO: DIVERSOS CONFORME NECESSIDADE


ACESSÓRIOS

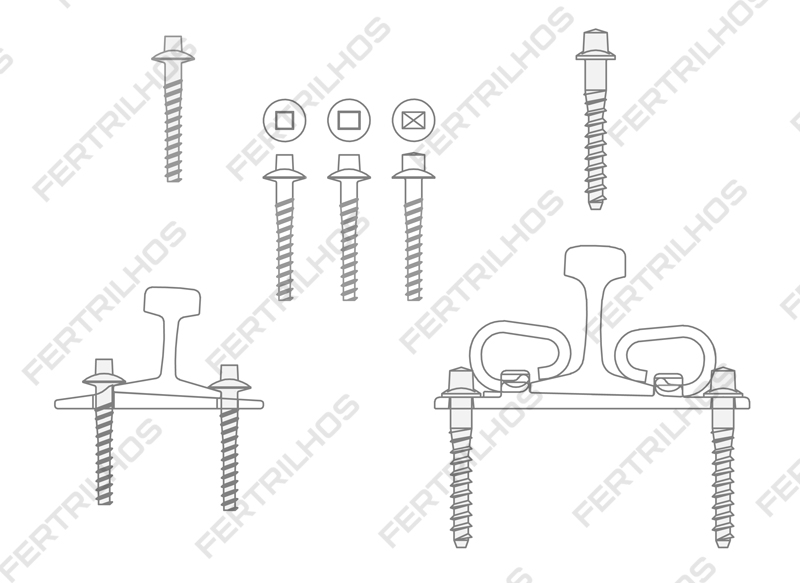

Tirefond


CABEÇA
QUADRADA E
RETANGULAR
MODELO
3/4" x 140 (Quadrada)
 Tirefond
21 x 188 (Retangular)
7/8" x 152,4 (Quadrada)
7/8" x 155 (Quadrada)
SS8 x 155 (Retangular)
SS8 x 160 (Retangular)
CABEÇA QUADRADA E RETANGULAR
Tirefond
MODELOS: 3/4", 21 MM, 7/8", SS8 (24 MM)


ACESSÓRIOS

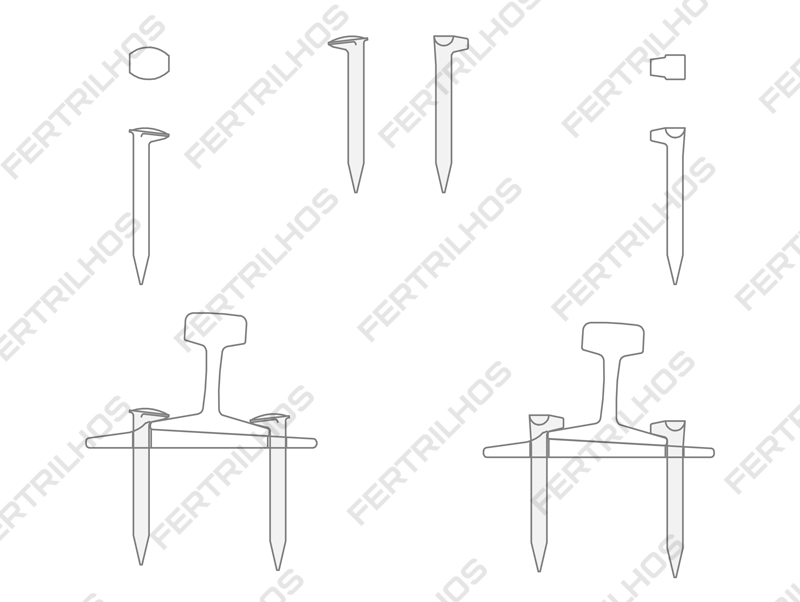

Prego de Linha


FIXAÇÃO EM DORMENTE
DE MADEIRA
MODELO
Asa de Barata ou
Cabeça de Cachorro
 Prego de Linha
FIXAÇÃO EM DORMENTE DE MADEIRA
Prego de Linha
MODELOS: ASA DE BARATA E CABEÇA DE CACHORRO


ACESSÓRIOS

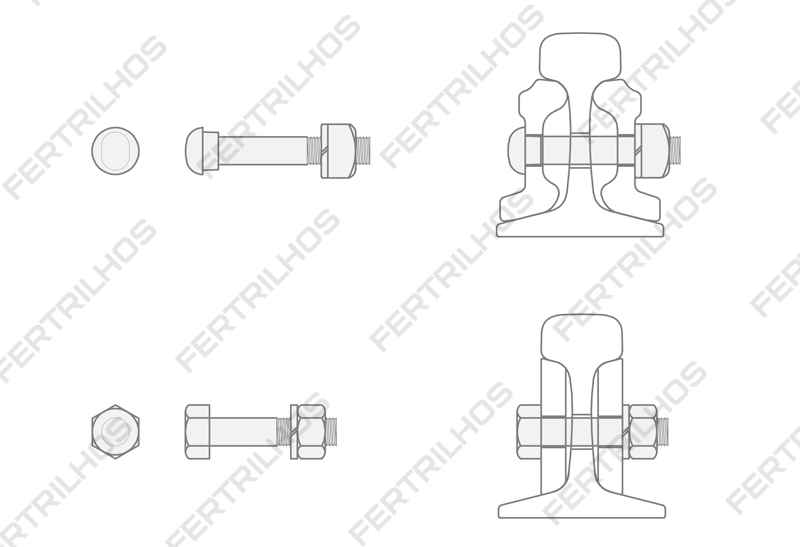

Parafuso para Tala de Junção


CABEÇA
ABAULADA E
SEXTAVADA
MODELO
Diversos modelos
conforme necessidade
 Parafuso para Tala de Junção
CABEÇA ABAULADA E SEXTAVADA
Parafuso para Tala de Junção
MODELOS: DIVERSOS CONFORME NECESSIDADE


ACESSÓRIOS

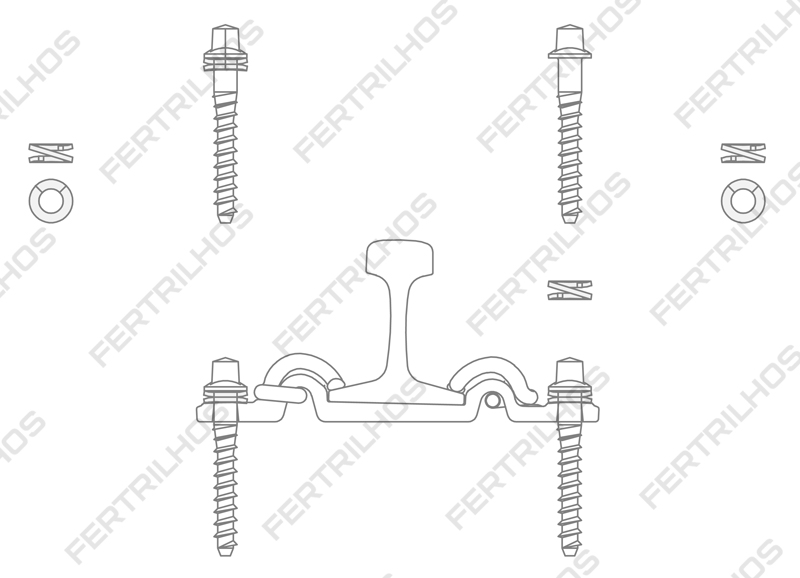

Arruela Dupla


ARRUELA DUPLA
DE PRESSÃO
MODELO
Ø Interno = 25mm
Ø Externo = 45mm
 Arruela Dupla de Pressão
ARRUELA DUPLA DE PRESSÃO
Arruela Dupla de Pressão
MODELOS: 1 POL. (ØINTERNO=25 mm ØEXTERNO=45 mm)


ACESSÓRIOS

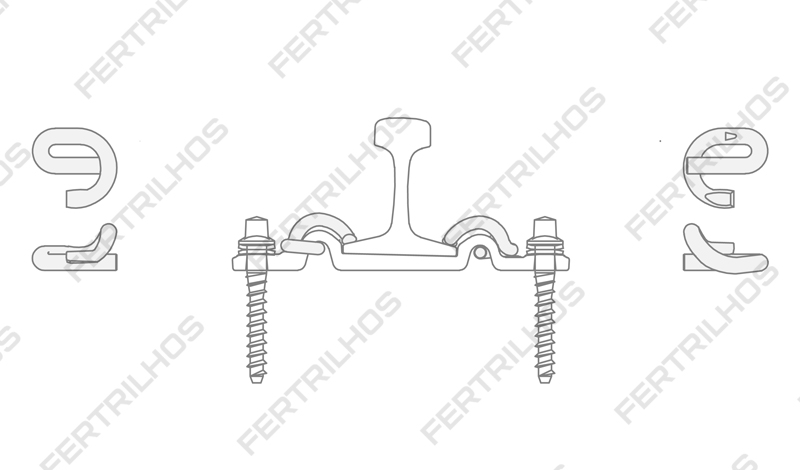

Grampo Elástico


GRAMPO
FTP
MODELO
PLACA
PA 37
 Grampo Elástico
PA 45
PA 57
PA 60
PA 68
GRAMPO FTP
Grampo Elástico
PARA TRILHO: TR 37, TR 45, TR 57, UIC 60, TR 68

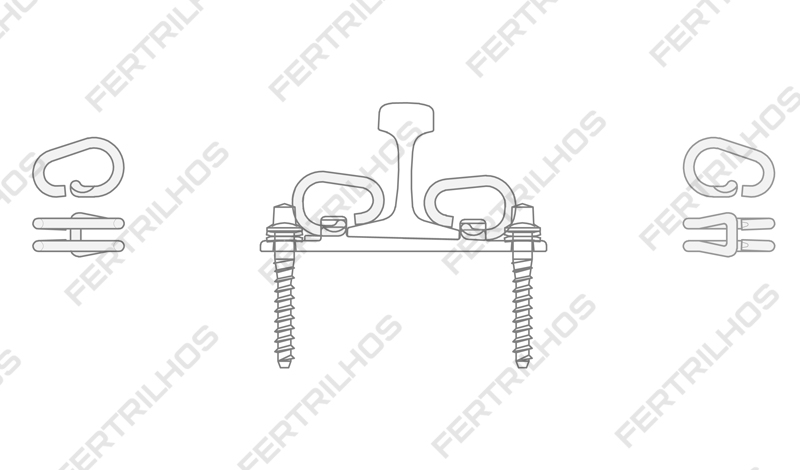

GRAMPO
FTD
MODELO
PLACA
PA 45
 Grampo Elástico
PA 50
PA 57
PA 60
PA 68
GRAMPO FTD
Grampo Elástico
PARA TRILHO: TR 45, TR 50, TR 57, UIC 60, TR 68


ACESSÓRIOS

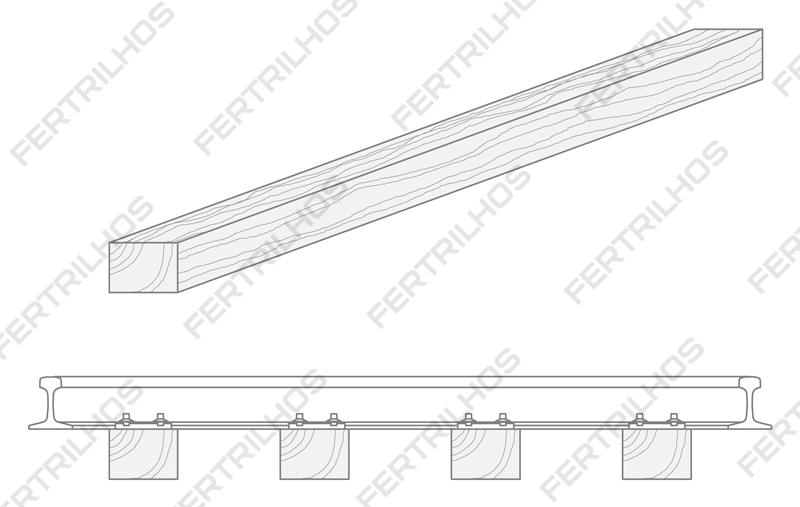

Dormente



VIA E
AMV
MODELO
Bitola Simples
0,16 x 0,22 x 2,00 m

Bitola Larga/Mista
0,17 x 0,24 x 2,80 m

Especiais para AMV
2,00 A 5,40 m
 Dormente
VIA E AMV
Dormente
DIMENSÕES PARA: BITOLA SIMPLES, BITOLA LARGA, BITOLA MISTA E ESPECIAIS PARA AMV


ACESSÓRIOS

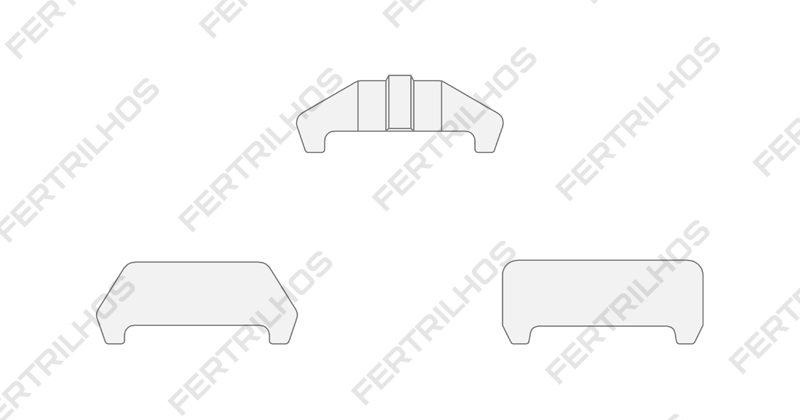

Isolador e Palmilha


ISOLADOR
MODELO
TRILHO
TR 45 Isolador
TR 50
TR 57
UIC 60
TR 68
ISOLADOR
Isolador
PARA TRILHO: TR 45, TR 50, TR 57, UIC 60, TR 68

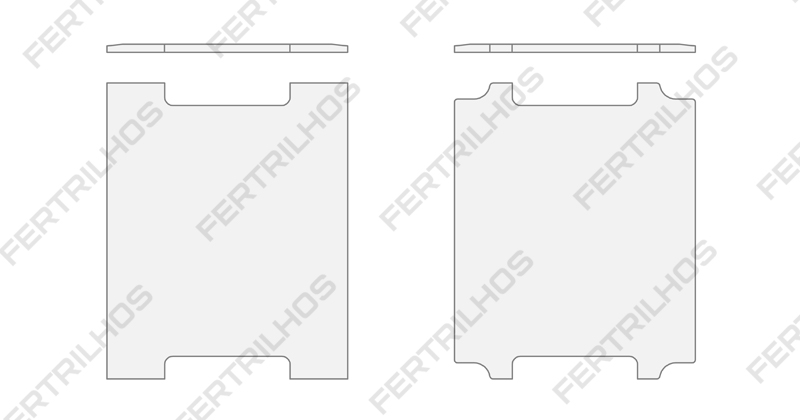

PALMILHA
MODELO
TRILHO
TR 45
 Palmilha
TR 50
TR 57
UIC 60
TR 68
PALMILHA
Palmilha
PARA TRILHO: TR 45, TR 50, TR 57, UIC 60, TR 68


ACESSÓRIOS

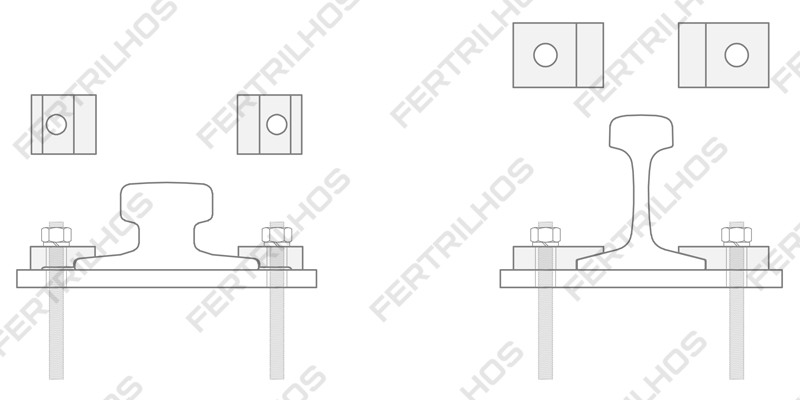

Presilha de Fixação



FIXAÇÃO BASE
DE CONCRETO
MODELO
TRILHO
Diversos modelos conforme necessidade
 Presilha
FIXAÇÃO BASE DE CONCRETO
Presilha
PARA TRILHO: DIVERSOS CONFORME NECESSIDADE


ACESSÓRIOS

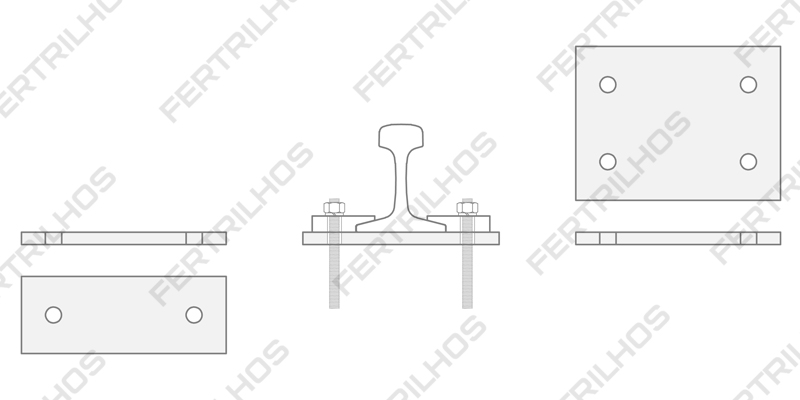

Placa de Base (Ponte Rolante)



FIXAÇÃO BASE
DE CONCRETO
MODELO
TRILHO
Diversos modelos conforme necessidade
 Placa de Base
FIXAÇÃO BASE DE CONCRETO
Placa de Base
PARA TRILHO: DIVERSOS CONFORME NECESSIDADE

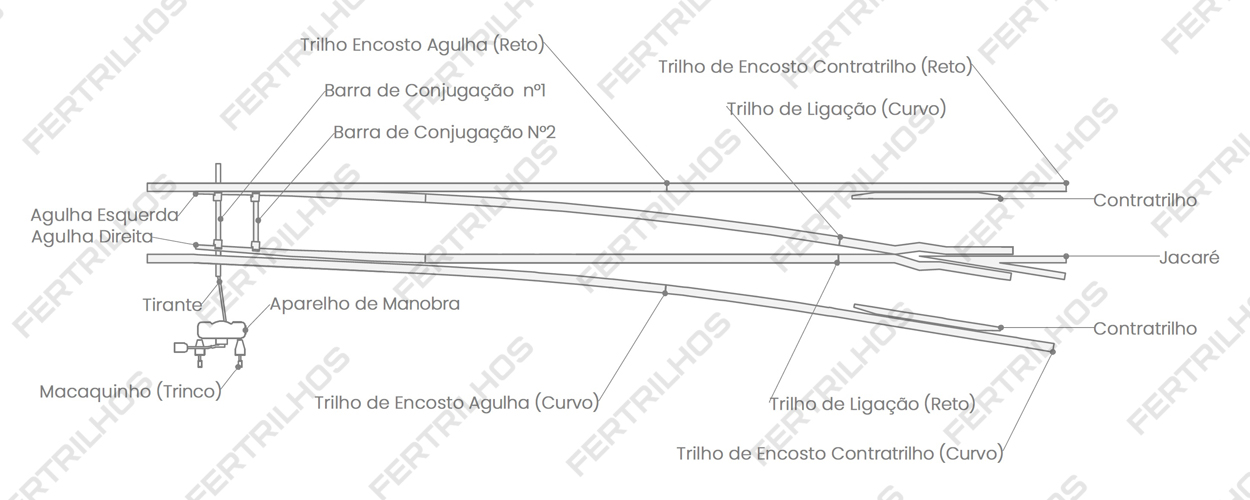

AMV

Aparelho de Mudança de Via


ABERTURA
BITOLAS 1,00 M (MÉTRICA) - 1,60 M (LARGA) - 1,00/1,60 M (MISTA)
1:8 (Nº 8)
 Aparelho de Mudança de Via
1:10 (Nº 10)
1:12 (Nº 12)
1:14 (Nº 14)
1:16 (Nº 16)
1:18 (Nº 18)
1:20 (Nº 20)
BITOLA MÉTRICA LARGA E MISTA
Aparelho de Mudança de Via

AMV

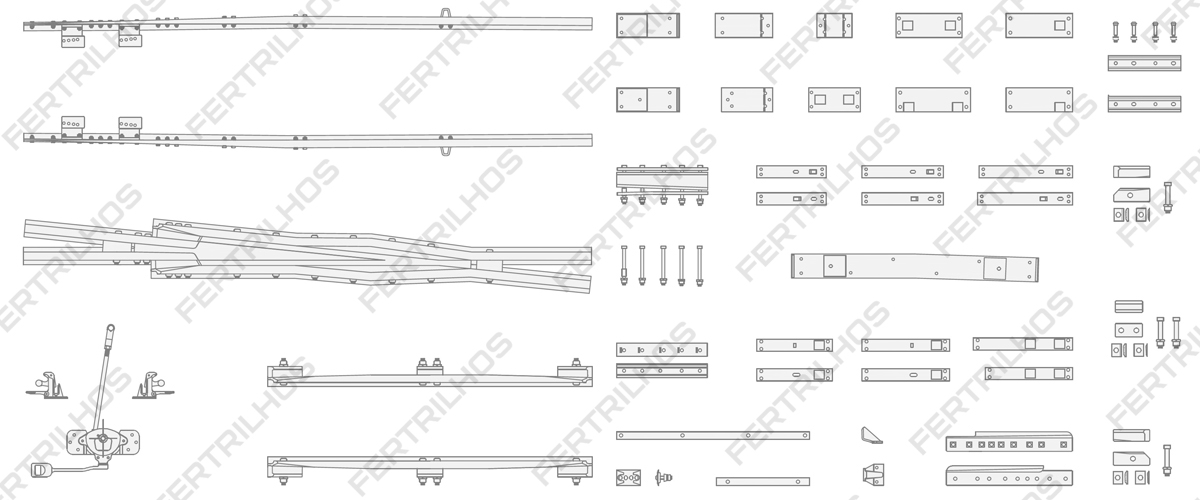

Compontentes e Acessórios


MATERIAIS
LINHA COMPLETA DE COMPONENTES E ACESSÓRIOS PARA AMV
Agulhas
Aparelho Manobra
Barra Conjugação
Calços
Contratrilhos
Escoras
Jacarés
Parafusos Especiais
Emplacamento
Pontas da Agulha
 Aparelho de Mudança de Via
COMPONETES PARA AMV
Aparelho de Mudança de Via
